MPC510/520系列
温控器
电力配置
连接器配线
人机规格
| MPC520 | MPC510 | |
|---|---|---|
| 显示尺寸 | 10.4" diagonal(4 : 3) | 7" diagonal(16 : 9) |
| 分辨率(像素) | 800*600 | 800*480 |
| 显示屏类型 | TFT LCD | |
| 色彩 | High Color(65536) | |
| 背光类型 | LED | |
| 背光寿命(hr) | 20,000 | |
| 对比 | 400(Typ.) | 500(Typ.) |
| 亮度(cd/m2) | 400(Typ.) | 300(Typ.) |
| 操作系统 | Resistive Touch Screen(analog) | |
| 中央处理器 | RISC ARM 32Bit CPU(ARM926EJ-S，200MHz) | |
| 电池备份内存 | 128K Bytes(Optional: 1M Bytes) | |
| 系统工作内存 | 64M Bytes | |
| 备份内存 | Typical 8M Bytes, 128M Bytes(NAND Flash) | |
| 万年历(RTC) | YES | |
| Micro-SD 插槽 | YES(SDHC) | |
| USB 客 | YES(USB 2.0) | |
| USB 主 | YES(USB 2.0) | |
| 序列通信埠 | D Sub 9pin : COM1(RS232/RS422/RS485), COM3(RS232) Terminal 5pin : Type A, B, C (Optional: Isolated Type A, B, C) Type A: RS422/485, Type B: RS485/RS232, Type C: RS232(Include RTS,CTS) |
|
| 输入电源 | 24VDC±10% Isolated | |
| 消耗功率 | 20W | 15W |
| 操作温度 | 0°~50° | |
| 相对湿度 | 10%~90% | |
| 耐震动(操作时) | 10 ~ 55Hz(X,Y,Z direction, 1G, 30 Mins shock testing) | |
| EMI | FCC Part 15 Class A | |
| CE | EN61000-6-4, EN61000-3-2, EN61000-3-3, EN61000-6-2 | |
| 前面板防护等级 | NEMA4, IP66 | |
| 冷却方式 | 自然风冷 | |
| 外观尺寸 (mm) | 270.1 x 212.1 x 42.5 | 188 x 143.3 x 36 |
| 开孔尺寸 (mm) | 259.5 x 201.5 | 175 x 132.5 |
| 净重(kg) | 1.2Kg | 0.6Kg |
监控页面介绍
主画面：
显示工作模具各段温度状态，包括区段名称设定、实际温度、 输出百分比及Heater信息并有各项功能选择及设定。
系统设定页：
日期时间、语系、亮度设定、温度单位转换、登入 / 注销、风扇、降温、联机重置、程序更新、清除累计时间记录等。
模具页：
区段预览、区段名称设定、模块设定、自我诊断、诊断记录、 档案读取 / 储存 / 复制 / 删除、电力管理、配线等。
曲线记录页：
可观看实际值、输出百分比之曲线，一次可设定8个区段。
警报纪录页：
警报历史纪录查询。

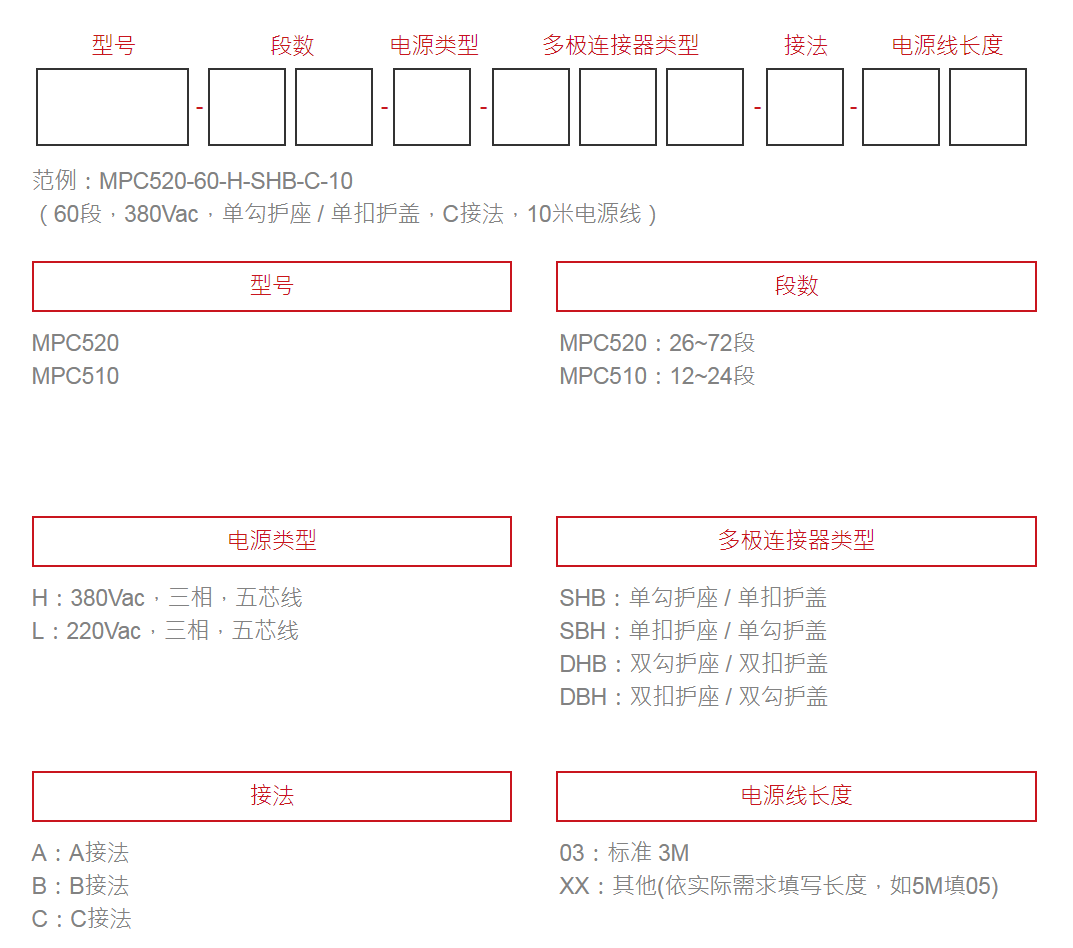

订购单
选购配件
延长线
空白面板
USB
多极连接器
